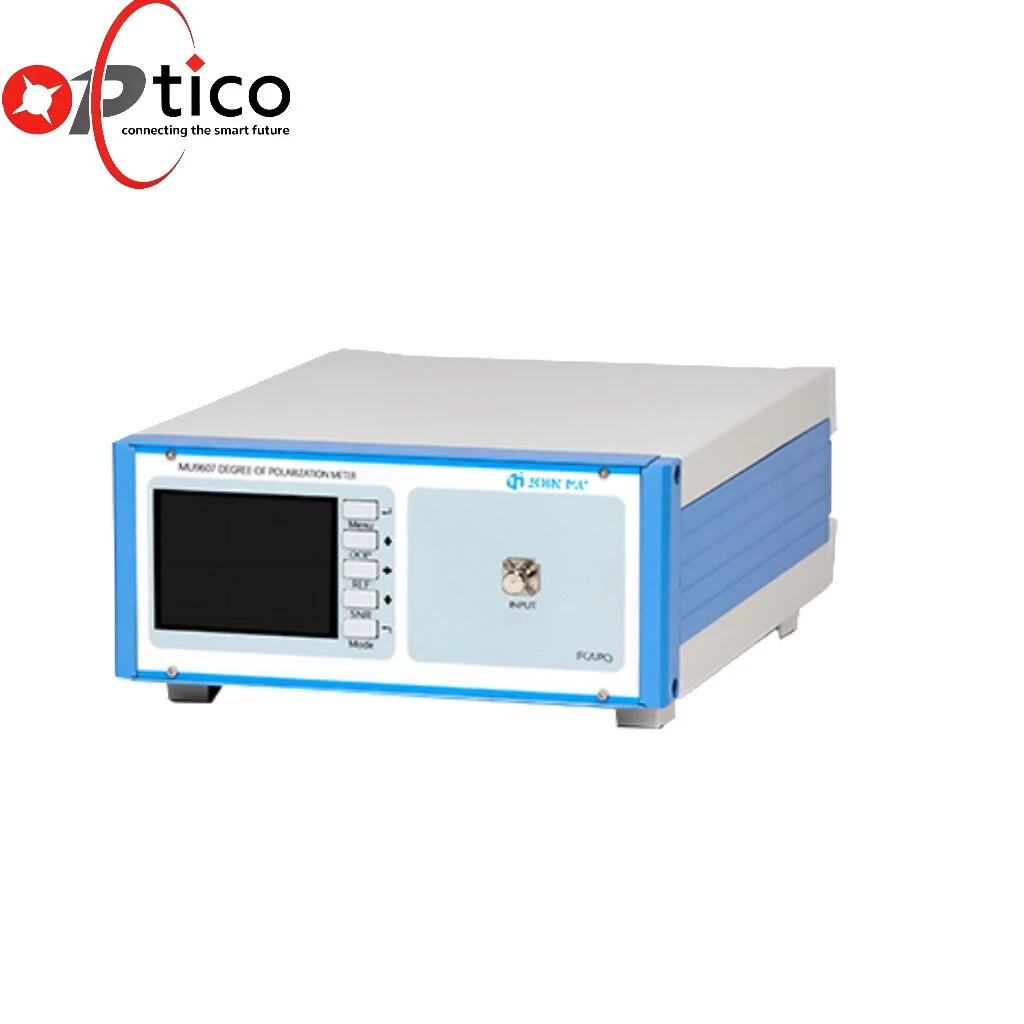

DOP Polarisation Tester
Hurtig undersøgelse
Polarisering er uafhængig af bølgelængde
Høj-nøjagtighed
Opdatering og visning i realtid-
Understøtter RS232 interface
Kompakt struktur, lille størrelse
Understøtter værtscomputerdrift
Produktprofil
- Ved at anvende den maksimale-minimumsøgealgoritme muliggør denne DOP-polarisationstester real-tids- og høj-præcisionsmåling af polariseringsgrad med et omfattende dynamisk område. Polarisationstesteren er designet til ydeevnekarakterisering af depolariserede og upolariserede lyskilder, herunder ASE-, SLED- og Raman-pumpelasere, der dækker S, C og L telekommunikationsbånd. Instrumentet har hurtig målehastighed, overlegen nøjagtighed og bredt indgangseffektområde, og det er bredt udbredt til fremstilling af depolarisatorer samt forskning og udvikling af optiske sensorkomponenter.
Produktspecifikationer
| Fysiske egenskaber | Parameter |
| Bølgelængdeområde | 1440 ~ 1620 nm |
| DOP præcision | 0.01% |
| DOP-nøjagtighed | 士0,5 % (1 stikprøve) |
| 士0,2 % (10 stikprøver) | |
| Gentagelsesevne | 士0,2 % (10 stikprøver) |
| DOP testområde | 0~100% |
| Test hastighed | 30 mS (indgangslyseffekt ＞-30dBm) |
| Optisk effekt arbejdsområde | -40~6dBm |
| Nøjagtighed af lyskraft | 士0,25dB |
| Effektmåler Bølgelængdekalibreringsområde | 1440~1620nm |
| Arbejdstemperatur | 0-45 grader |
| Opbevaringstemperatur | -20~70 grader |
| Overvåge | 3,5 tommer TFT farveskærm |
| Kommunikationsgrænseflade | RS232/RJ45 |
| Analog udgang | 0~5V |
| Strømforsyning Spænding | 100~240 AC, 50~60Hz |
| Vægt | 4 kg |
| Udseende Størrelse | 235*104*300mm (med ben) |
Produktegenskaber
Pålidelig datasporbarhed
Optimeret intern optisk vej undertrykker spredt lys fra bredbåndsspektre og mindsker måleafvigelser induceret af spektral forvrængning. Repeterbarhedsfejlen for batchtest kontrolleres inden for mindre end eller lig med 0,2 %, hvilket overholder de almindelige industrielle krav til masseproduktionsinspektion og sikrer stabil massemålingsydelse.
Højere operationel effektivitet
Indbygget-automatisk fotoelektrisk forstærkningsjustering eliminerer manuel områdeskift og hyppig nulpunktskalibrering. Sammenlignet med konventionelle manuelt betjente instrumenter reduceres testcyklussen i et enkelt-stykke med ca. 30 %, hvilket reducerer rutinemæssig manuel justering.
Praktisk produktionslinjeintegration
Standard industrielle kommunikationsprotokoller understøtter-realtidsdatalogning og upload til MES-systemer og automatiserede armaturer. Gennemløbstiden for standardproduktion-line eftermontering er halveret i forhold til tilpasset modifikation, hvilket letter hurtig implementering af inline automatiserede teststationer.
Lavere langsigtede{0}vedligeholdelsesomkostninger
Vigtige optoelektroniske komponenter vedtager industridækkende-temperaturspecifikationer. Ved kontinuerlig drift mellem 0 grader og 45 grader i typiske fabriksmiljøer, forbliver måleafdriften under 0,1 %. Med korrekt drift kan udstyret levere stabil service i op til fem år, hvilket reducerer udskiftning af reservedele og tilbagevendende vedligeholdelsesudgifter.
Produktapplikationer
- Kompaktor produktion og test
- Optisk fiber gyroskop ring karakteristisk detektering
- ROADM produktion og fremstilling
- Raman forstærker modul fremstilling
- Analyse af ASE og SLED lyskildekarakteristika
- Måler forstærkerens støjtal
Udvalg|Konfigurationstabel
| MU9607 | |||
| X | XX | ||
| Konfigurationskategori | Optisk grænseflade | ||
| 1 | 1440~1620nm | U | FC/UPC |
| A | FC/APC | ||
